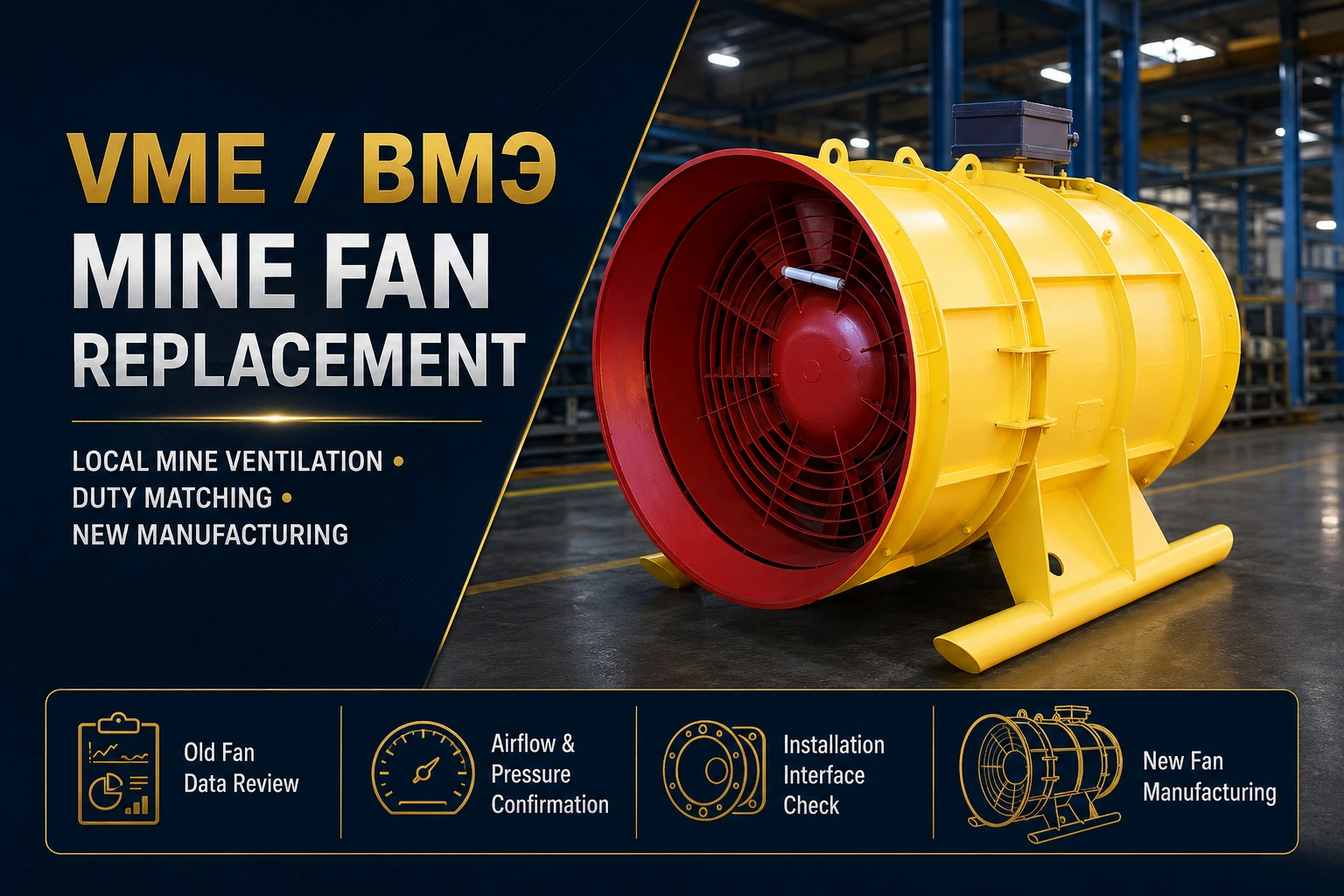

Dành cho thiết bị VME / ВМЭ cũ vẫn còn hoạt động
Thay thế thiết bị thông gió mỏ cũ bằng nhiệm vụ vận hành đã được xác nhận.
Nhiều mỏ, nhà thầu và bộ phận bảo trì tiếp tục vận hành quạt thông gió cục bộ VME / ВМЭ thời Liên Xô. Nhà sản xuất ban đầu có thể không có sẵn, bản vẽ có thể không đầy đủ và khó tìm được phụ tùng thay thế. Qiyue có thể xem lại thông tin quạt-cũ hiện có, nhưng lựa chọn thay thế cuối cùng vẫn yêu cầu xác nhận luồng không khí và áp suất thực tế mà hệ thống thông gió của mỏ yêu cầu.
Nguyên tắc thay thế
Việc thay thế quạt VME là sự phù hợp về mặt kỹ thuật, không phải là bản sao bảng tên.
Ký hiệu VME / ВМЭ cũ là điểm khởi đầu hữu ích. Nó có thể chỉ ra cách bố trí trục ban đầu, đường kính danh nghĩa, vị trí động cơ và cách sử dụng điển hình. Bản thân nó không xác nhận rằng một chiếc quạt mới được sản xuất sẽ đáp ứng được nhiệm vụ hiện tại của bom mìn, sức cản của ống dẫn, khoảng cách thông gió hoặc giao diện lắp đặt.
Thông tin thiết bị cũ
Model, bảng tên, ảnh, bản vẽ bố trí chung, đường kính cánh quạt, công suất động cơ, tốc độ và đường cong hiệu suất lịch sử.
Nhiệm vụ hệ thống hiện tại
Luồng không khí cần thiết, áp suất tĩnh hoặc tổng, dữ liệu ống thông gió, sức cản, nhiệt độ không khí, môi trường mỏ và thời gian vận hành.
Cấu hình quạt mới
Đường kính quạt, hướng cánh quạt, động cơ, nguồn điện, đế lắp, mặt bích, kết nối ống dẫn, cấu hình an toàn và tài liệu dự án.
Quy trình làm việc thay thế
Từ quạt VME / ВМЭ cũ đến quạt thay thế mới được sản xuất
01 · Chiếc quạt lịch sử
Xác định đơn vị cũ
Xem lại model VME/ВМЭ, bảng tên cũ, ảnh, bản vẽ, dữ liệu động cơ và đường cong quạt có sẵn.
02 · Nhiệm vụ điều hành
Xác nhận luồng khí + áp suất
Kết hợp luồng không khí và áp suất cần thiết với đường thông gió, ống dẫn và tình trạng sức cản thực tế.
03 · Cài đặt
Kiểm tra giao diện
Xác nhận đường kính quạt, đế, mặt bích, kết nối ống dẫn, vị trí động cơ, hướng quay và các yêu cầu về điện.
04 · Sản xuất mới
Xây dựng sự thay thế
Sản xuất cấu hình quạt hướng trục đã được xác nhận và phối hợp các bản vẽ, đường cong và tài liệu dự án cần thiết.
Kỹ thuật quạt + ống dẫn
Luồng khí thấp không tự động có nghĩa là quạt thay thế VME phải lớn hơn.
Đối với hệ thống thông gió cục bộ được kết nối-ống dẫn, công suất quạt và tình trạng ống dẫn phải được xem xét cùng nhau. Độ cản cao, rò rỉ, gấp khúc, các phần bị hạn chế hoặc các khớp nối bị hư hỏng có thể làm giảm luồng không khí thực sự đi tới bề mặt làm việc.
01
Đường kính ống & khoảng cách thông gió
Xác nhận đường kính ống thực tế, tổng chiều dài, các điểm uốn và thay đổi mặt cắt trước khi kiểm tra áp suất quạt yêu cầu.
02
Rò rỉ, xoắn và kết nối bị hỏng
Kiểm tra các mối nối ống dẫn, các phần bị hư hỏng, các khu vực bị sập, các khúc cua gấp và rò rỉ nhìn thấy được có thể làm tăng tổn thất hệ thống.
03
Luồng khí cung cấp thực tế
Khi có sẵn các phép đo, hãy so sánh luồng gió-đầu ra của quạt với luồng gió-mặt làm việc để phân biệt các vấn đề về công suất-của quạt với tổn thất của hệ thống-ống dẫn.
Mẹo thay thế:gửi bảng tên quạt cũ cùng với đường kính ống dẫn, tổng chiều dài ống dẫn, cách bố trí thông gió và các bản ghi luồng khí hiện tại bất cứ khi nào có.
Thông tin cần thiết cho lựa chọn cuối cùng
Những gì cần gửi cho yêu cầu thay thế VME / ВМЭ
Thông tin về nhiệm vụ và lắp đặt càng đầy đủ thì việc kiểm tra hướng thay thế càng nhanh. Các tài liệu cũ là tài liệu tham khảo có giá trị nhưng chúng không thay thế được luồng không khí và áp suất cần thiết.
Tài liệu tham khảo cũ hữu ích dành cho người hâm mộ-
Mô hình VME/ВМЭ
Ảnh bảng tên
Ảnh người hâm mộ hoặc bản vẽ GA
Đường cong hoặc biểu dữ liệu trước đó
Ảnh bảng tên
Ảnh người hâm mộ hoặc bản vẽ GA
Đường cong hoặc biểu dữ liệu trước đó
Dữ liệu nhiệm vụ bắt buộc
Luồng khí cần thiết
Áp suất tĩnh hoặc tổng
Khoảng cách thông gió / dữ liệu ống dẫn
Nhiệt độ hoạt động
Áp suất tĩnh hoặc tổng
Khoảng cách thông gió / dữ liệu ống dẫn
Nhiệt độ hoạt động
Dữ liệu động cơ và điện
Công suất động cơ
Tốc độ/vòng/phút
Điện áp và tần số
Yêu cầu bảo vệ hoặc Ex
Tốc độ/vòng/phút
Điện áp và tần số
Yêu cầu bảo vệ hoặc Ex
Điều kiện lắp đặt
Hướng quạt
Kích thước cơ sở và kết nối
Vị trí và số lượng mỏ
Tài liệu dự án cần thiết
Kích thước cơ sở và kết nối
Vị trí và số lượng mỏ
Tài liệu dự án cần thiết
Đánh giá cấu hình thông gió mỏ
Đánh giá thay thế bao gồm nhiều hơn đường kính quạt.
Luồng không khí và áp suất
Quạt hướng trục mới phải đáp ứng điểm vận hành cần thiết sau khi xem xét khả năng cản của ống dẫn và điều kiện thông gió của mỏ.
Giao diện cơ khí
Đường kính quạt, mặt bích, ống chuyển tiếp, đế đỡ, vị trí động cơ và lối vào để bảo trì cần phải phù hợp với kế hoạch lắp đặt.
Chi tiết dự án và an toàn
Cấu hình bảo vệ động cơ, chống cháy nổ-khi được yêu cầu, điện áp, tần số, đầu vào cáp và tài liệu dự án hiện hành đều được xem xét riêng.
Tài nguyên thông gió mỏ liên quan
Tiếp tục từ việc xem xét thay thế đến lựa chọn quạt khai thác và tài liệu.
Đánh giá hệ thống
Hệ thống thông gió mỏ ngầm
Luồng không khí của mỏ, sức cản, đường thông gió và xem xét lắp đặt.
Hướng sản phẩm
Quạt thông gió mỏ địa phương FBD
Một-hướng đi có thể có của người hâm mộ địa phương sau nhiệm vụ và các yêu cầu của dự án đã được xác nhận.
Tài liệu dự án
Gói tài liệu kỹ thuật
Đường cong hiệu suất, bản vẽ GA, dữ liệu động cơ và hồ sơ dự án cuối cùng.
Câu hỏi thường gặp
Câu hỏi thay thế VME / ВМЭ
Bạn có thể thay thế quạt VME / ВМЭ chỉ từ số model cũ không?
Mô hình cũ hữu ích cho việc xác định sơ bộ nhưng không đủ cho việc lựa chọn cuối cùng. Luồng khí và áp suất cần thiết phải được xác nhận với điều kiện lắp đặt và thông gió hiện tại.
Điều gì sẽ xảy ra nếu chỉ có sẵn bản vẽ, đường cong hoặc dữ liệu động cơ cũ?
Những tài liệu này rất hữu ích cho việc xem xét kỹ thuật. Chúng tôi sẽ so sánh chúng với luồng không khí, áp suất, tình trạng ống dẫn và giao diện lắp đặt cần thiết trước khi xác nhận hướng thay thế.
Qiyue có thể sản xuất sản phẩm thay thế bằng mẫu hiện tại khác không?
Đúng. Mẫu Qiyue cuối cùng có thể khác với ký hiệu VME / ВМЭ lịch sử khi cần để phù hợp với các yêu cầu về nhiệm vụ, động cơ, giao diện cơ học và dự án đã được xác nhận.
Tài liệu EAEU có thể được thảo luận cho dự án thay thế này không?
Qiyue có Tuyên bố về sự phù hợp của EAEU đã được đăng ký cho các mẫu quạt công nghiệp được liệt kê. Phạm vi mô hình chính xác và các yêu cầu về tài liệu cụ thể-của dự án phải được xác nhận trước khi giao hàng.
Bắt đầu đánh giá thay thế
Gửi thông tin VME/ВМЭ cũ cùng với nhiệm vụ vận hành được yêu cầu.
Vui lòng bao gồm ứng dụng, luồng không khí cần thiết, áp suất, mẫu hoặc bản vẽ quạt cũ, dữ liệu động cơ, điện áp, thông tin ống dẫn, số lượng và điểm đến. Qiyue sẽ xem xét hướng thay thế hệ thống thông gió mỏ phù hợp.
