Quạt hút mái công nghiệp

Cánh quạt khí động học hiệu suất cao:Thiết kế cánh quạt hướng trục hoặc ly tâm cong về phía sau- được tối ưu hóa để phân phối luồng khí tối đa trước lực cản hệ thống cao.
Xây dựng lề đường và nhà ở chắc chắn:Tùy chọn-thép mạ kẽm cỡ lớn, nhôm{1}}hàng hải hoặc thép không gỉ (SS304/SS316) với hàn TIG/MIG liên tục để tránh uốn cong cấu trúc dưới tải trọng gió lớn.
Bảo vệ nhiệt & thời tiết:Động cơ có quạt hoàn toàn kín-Làm mát (TEFC) hoặc chống cháy nổ-Chống nổ (Ex-) được xếp hạng cho nhiệt độ hoạt động xung quanh từ -20 độ đến +60 độ .
Bộ giảm chấn dự thảo:Cánh bướm/cánh chớp/cánh chớp được điều khiển bằng động cơ hoặc vận hành bằng trọng lực giúp ngăn chặn sự thất thoát không khí được điều hòa trong nhà cũng như sự xâm nhập của mưa, tuyết và mảnh vụn khi quạt không hoạt động.
Cách ly rung:Nhà máy-lắp cao su-trong-các bộ cách ly lò xo hoặc lực cắt được gắn giữa cụm động cơ và lề đường để giảm khả năng truyền tiếng ồn của cấu trúc.

Tùy chọn điện áp / tần số:220V-480V, 3 Pha, 50Hz/60Hz.
Tuân thủ tiêu chuẩn:Động cơ được xếp hạng IP55 (tùy chọn IP56/IP65); cấp cân bằng G2.5 theo tiêu chuẩn ISO 1940.

Nguyên tắc làm việc

Thiết bị hoạt động dựa trên cơ chế chiết áp suất âm cơ học. Được dẫn động bởi một động cơ công nghiệp gắn trên-rotor hoặc chân{2}}bên ngoài, cánh quạt quay để hút không khí lên trên qua đường ống của tòa nhà hoặc lỗ trên mái. Các mô hình ly tâm xả không khí theo chiều ngang hoặc hướng tâm ra ngoài, trong khi các mô hình thổi mạnh đẩy khí thải bị ô nhiễm theo chiều dọc ra khỏi bề mặt mái nhà để ngăn chặn sự-tái xâm nhập vào các cửa hút-không khí trong lành của tòa nhà.

Cơ sở hạ tầng sản xuất và kiểm soát chất lượng

Chế tạo kim loại tấm:Máy cắt laser sợi CNC Trumpf và máy dập tháp pháo Amada CNC đảm bảo dung sai kích thước trong khoảng +/- 0,1 mm đối với các bộ phận vỏ.

Cân bằng cánh quạt:Mỗi bánh xe quạt được hàn đều trải qua quá trình cân bằng động hai mặt phẳng-trên máy cân bằng Schenck để loại bỏ sự cộng hưởng cơ học và độ mài mòn của ổ trục.

Bảo vệ chống ăn mòn:Các cụm thép trải qua quá trình rửa phun tiền xử lý sắt photphat 5-giai đoạn, sau đó là sơn tĩnh điện (nhựa nhiệt rắn epoxy-polyester, độ dày màng tối thiểu 80-120 um) được xử lý ở 200 độ. Khả năng chống thử nghiệm phun muối vượt quá 1.000 giờ theo tiêu chuẩn ASTM B117.

Quy trình kiểm tra:100% thiết bị đã hoàn thiện đều trải qua cuộc kiểm tra chạy kéo dài 2 giờ để đo dòng điện rút ra (Ampe), tốc độ rung (mm/s) và RPM vận hành trước khi đóng thùng.

Nhà máy sản xuất:Loại bỏ khói hàn, sương dầu gia công và nhiệt dư thừa xung quanh từ các khoang dập và lắp ráp.
Kho bãi & trung tâm hậu cần:Sự khử phân tầng nhiệt thể tích lớn và loại bỏ không khí ứ đọng trong thời gian cao điểm vào mùa hè.
Bếp thương mại & chế biến thực phẩm:Hút không khí chứa-mỡ (sử dụng cấu hình tuân thủ UL705/NFPA96 với động cơ được định mức-mỡ có nhiệt độ-cao).
Kho hóa chất & dược phẩm:Khí thải hơi ăn mòn cần có động cơ-chống cháy nổ và lớp phủ chống-hóa chất chuyên dụng.

Cấu hình xả:Upblast (ống xả thẳng đứng cho không khí bị ô nhiễm) so với Downblast / Ly tâm (cấu trúc kiến ​​trúc-có cấu hình thấp để thông gió chung).

Các loại ổ đĩa:Truyền động-trực tiếp (bảo trì thấp hơn, tốc độ cố định thông qua VFD) so với truyền động-đai (RPM có thể điều chỉnh, lý tưởng để thay đổi các yêu cầu về điện trở của hệ thống).

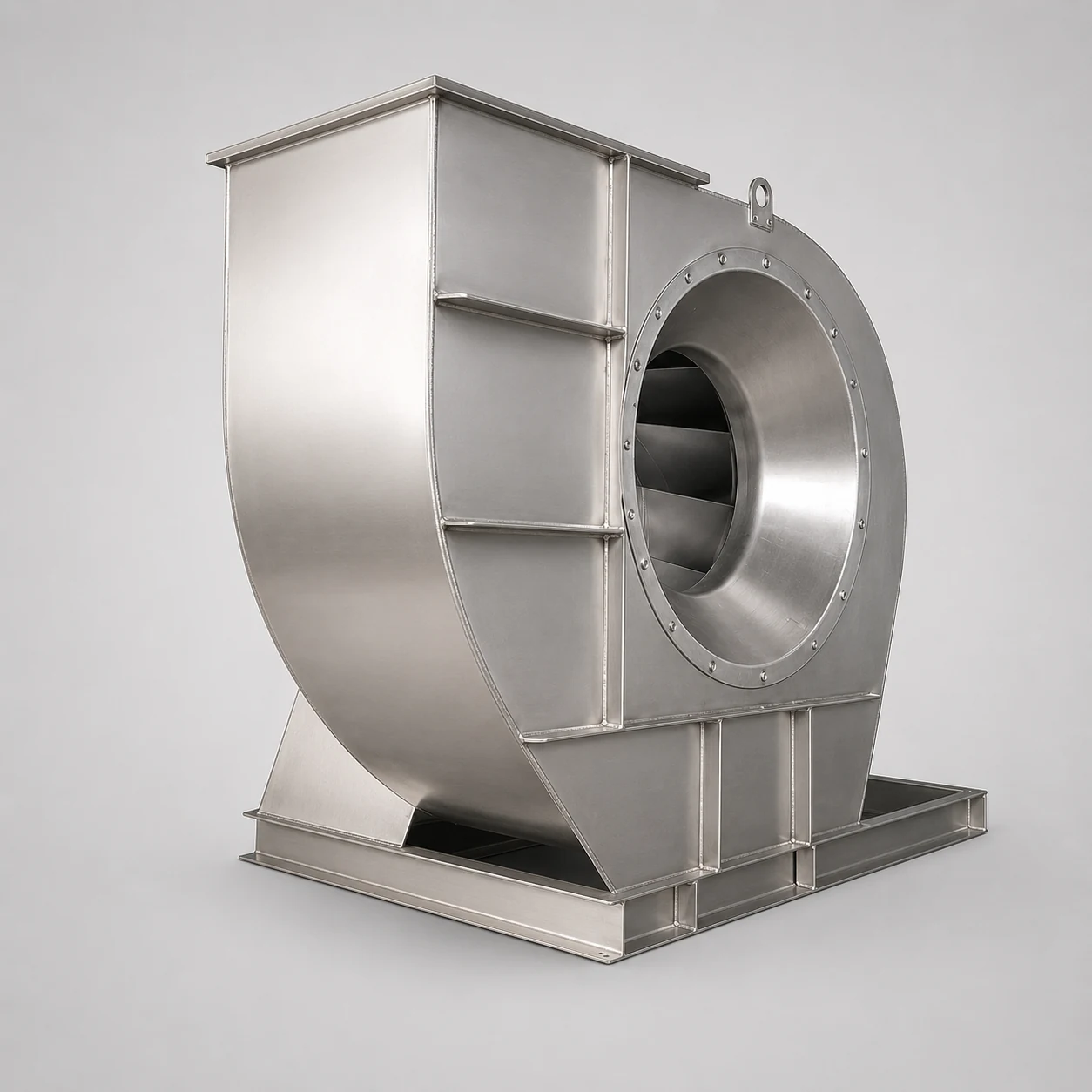

Nâng cấp vật chất:Các bộ phận làm ướt bằng thép không gỉ 304 hoặc 316 dành cho môi trường axit hoặc biển.

Cấu hình động cơ:Động cơ chống cháy nổ-được chứng nhận ATEX / IECEx dành cho các vị trí được phân loại nguy hiểm (Vùng 1 / Vùng 2).

Phụ kiện:Lề đường mái bằng/dốc, thanh chống trộm, lưới chắn chim và công tắc ngắt kết nối NEMA 4X.

Quy mô cơ sở:Nhà máy sản xuất chuyên dụng rộng 15.000 m2 được trang bị các trạm hàn robot và dây chuyền dập tự động.

Truy xuất nguồn gốc:Giấy chứng nhận kiểm tra nhà máy nguyên liệu thô (MTC) được lưu trữ cho tất cả các lô kết cấu thép và nhôm.

Tiêu chuẩn chất lượng:Được chứng nhận hệ thống quản lý chất lượng ISO 9001:2015; các bộ phận điện mang nhãn hiệu tuân thủ CE, UL hoặc CSA tùy thuộc vào yêu cầu của điểm đến xuất khẩu.

Để nhận được báo giá chính thức, đường cong hiệu suất hoặc bản vẽ cơ khí phù hợp với yêu cầu dự án của bạn, vui lòng cung cấp các chi tiết sau cho nhóm kỹ thuật của chúng tôi:

• Luồng khí yêu cầu (CFM hoặc m3/h) và Áp suất tĩnh (Pa)
• Thông số kỹ thuật nguồn điện (Điện áp/Pha/Tần số)
• Loại ứng dụng (ví dụ: khí thải thông thường, dầu mỡ nhà bếp, khói ăn mòn, chống cháy nổ)
• Yêu cầu về loại mái và lề đường (Mái bằng, mái dốc hoặc mái kim loại)
